一、功能概述:滿足IEC60598-1 2024版本,附錄W4.7標準要求。
二、技術參數:
產品名稱 |
加壓防爆試驗機 |
|
基本原理 |
根據試樣的不同壓力,由比例閥輸出高壓,進行試樣的校驗。 |
|
功能參數 |
試驗壓力 |
1~3MPa(試驗用初始壓力為2070kPa) |
控壓精度 |
試驗壓力值的±5% |
|
顯示精度 |
0.001MPa |
|
試驗介質 |
空氣 |
|
氣壓注入方式 |
通過直徑為(2.85±0.05)毫米的不銹鋼管或銅管注入規定的氣量到試樣 |
|
壓力控制方式 |
計算機控制 |
|
時間顯示 |
電腦顯示 |
|
壓力曲線顯示 |
數據采集軟件實時顯示,可以放大縮小 |
|
打印報告 |
試驗完畢可以打印試驗報告并保存試驗數據 |
|
試驗數據保存 |
可以保存報告及excel測試表格,沒次采集的數據都可以保存下來 |
|
環境溫度 |
常溫 |
|
試樣數量 |
1路控制試驗壓力和試驗時間 |
|
試樣安裝方式 |
自動夾緊 |
|
結構組成 |
循環系統,壓力控制系統,工件安裝裝置,手動控制 |
|
適用范圍 |
電池殼體 |

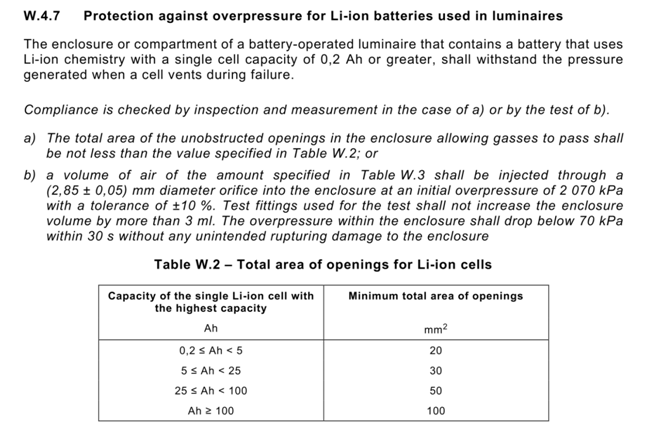

三、標準測試要求:
a)外殼內允許氣體通過的無阻開口的總面積應不小于表B.2規定的數值;或

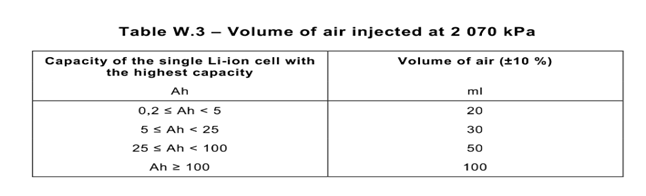

b)初始超壓為2070kPa±10%,通過直徑為(2.85±0.05)毫米的孔口注入表 B.3中規定的空氣量。用于測試的測試配性不得使外殼體積增加超過3ml。外殼內的超壓應在30秒內降至70kpa以下,且不會對外殼造成意外的破裂損壞。
